PG-Punch z węglika

PG (szlifierka do profili) to popularna metoda szlifowania precyzyjnego. Stosowany jest głównie do obróbki kluczowych części w urządzeniach precyzyjnych, takich jak matryce progresywne do szybkiego, precyzyjnego tłoczenia. Nadaje się do szlifowania części z węglika o wysokiej twardości (HRA) 88-96. szlifowanie kształtu.

W zależności od rozmiaru przedmiotu obrabianego, jest on powiększany 20–50 razy przez projektor i wyświetlany na ekranie przed szlifowaniem, a tolerancja mieści się w granicach 0,001 mm.

Ogólna obróbka złącza tłoczenie matrycy progresywnej węglikowa krawędź tnąca i stempel, końcówka, precyzyjny stempel półskokowy, dolna matryca w bloku i zgarniacz w sub i inne matryca do stemplowania Części.

Wraz z poprawą wymagań dotyczących precyzji matryca do stemplowania obróbka części, obróbka szlifowania PG pokazuje swój urok.
1. Precyzja węglika szlifującego PG może osiągnąć 1 μm;
2. Przy precyzyjnej kontroli kąta R może osiągnąć 0,001 mm;
3. Powierzchnia węglika ma lepsze wykończenie, chropowatość powierzchni: RZ ~ ~ 0,2 μm / F1,0 mm/min. Produkt szlifowany i obrabiany PG z boku wygląda jak lustro, przód jest również bardzo gładki, a obróbka powoduje powstanie bardzo małych linii;
4. Produkty wytwarzane metodą szlifowania PG mają wysoką trwałość i długą żywotność dzięki wysokiej precyzji.
Przed procesem szlifowania PG szlifierka najpierw wykona obróbkę zgrubną, a następnie użyje PG do wykończenia. Grindery i PG są od siebie nierozłączne.

W precyzyjnej matrycy progresywnej do tłoczenia, PG jest używany głównie do produkcji precyzyjnych stempli z węglików spiekanych, matryc, wkładek itp. Do przekaźników, ciągłych matryc końcowych, części do tłoczenia metali, diod LED i szybkich ciągłych stemple.

Głównymi powodami, dla których nasi klienci decydują się na szlifowanie PG, są głównie wysokie wymagania dotyczące precyzyjnego tłoczenia i precyzyjnych części z węglików spiekanych, produkt ma kąt R i ma rygorystyczne wymagania dotyczące wykończenia.

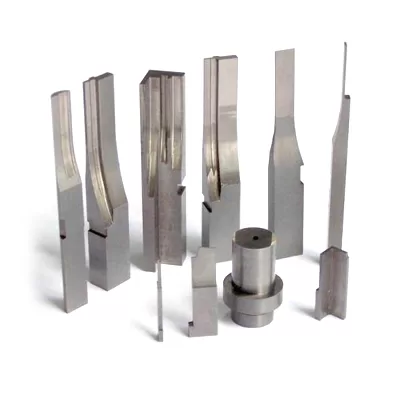

PG-Punch z węglika

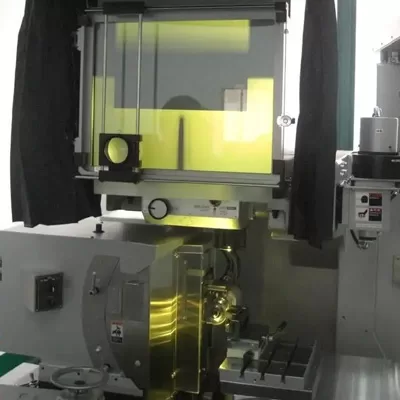

Szlifierka profilowa szlifująca węglik
