Grezzi per utensili da taglio per ingranaggi in carburo di tungsteno
Produciamo su dimensioni personalizzate in base alla soluzione concordata.
Altro gradi di metallo duro e i progetti sono personalizzati in base alle esigenze e ai requisiti individuali di ciascun cliente.
Vantaggi degli utensili grezzi per il taglio di ingranaggi in metallo duro
Nostro grezzi in carburo hanno una vita utensile più lunga, in genere 10-40 volte più lunga dell'HSS. Gli utensili a creatore in carburo possono migliorare efficacemente la finitura del prodotto in lavorazione.
Usiamo ultrafine gradi di carburo, dando vita a creatori con eccellenti prestazioni nel taglio di materiali facili da tagliare. La tecnologia delle preforme in carburo net-near-moulded migliora l'efficienza, riduce il margine di rettifica e garantisce la precisione di taglio dei creatori.

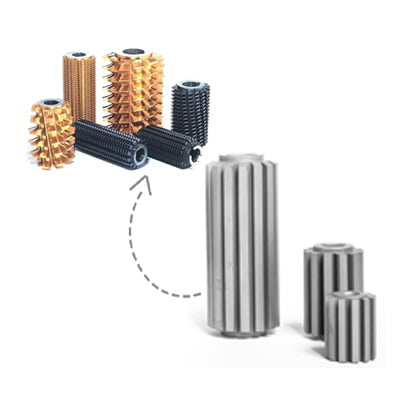

Grezzi per piani cottura in carburo
Piani cottura forati con tagli
Creatori a gambo con tagli
ingranaggi, riduttori e un'ampia gamma di ingranaggi esterni di modulo piccolo e medio. La sgrossatura viene offerta per produrre geometrie quasi finite, riducendo il margine di molatura, aumentando l'efficienza e riducendo i costi.
Possiamo produrre su specifiche del cliente.
I nostri grezzi per creatori in metallo duro offrono una maggiore durata dell'utensile, una migliore ritenzione del tagliente e una maggiore produttività.
Unità di misura: mm
OD | ID | l | H | W | α | z |
25.8 | 9.6 | 20-80 | 4.1 | 3.3 | 35 | 12 |
32.8 | 12.6 | 20-80 | 5.3 | 4.2 | 35 | 12 |
40.8 | 15.6 | 20-100 | 7.3 | 5 | 35 | 12 |
40.8 | 15.6 | 20-100 | 7 | 5.2 | 30 | 12 |
50.8 | 15.6 | 20-180 | 7.9 | 7.8 | 30 | 12 |
50.8 | 21.6 | 20-180 | 8.6 | 6.5 | 35 | 12 |
50.8 | 21.6 | 20-180 | 7.6 | 5.3 | 30 | 15 |
60.8 | 21.6 | 20-180 | 11 | 7.6 | 35 | 12 |
60.8 | 21.6 | 20-180 | 10 | 7.9 | 30 | 12 |
70.8 | 31.2 | 20-180 | 11.9 | 7.9 | 40 | 12 |
70.8 | 31.6 | 20-180 | 9.3 | 5.9 | 35 | 16 |
80.8 | 31.4 | 20-180 | 8.5 | 9.5 | 30 | 14 |
80.8 | 31.4 | 20-180 | 12 | 8.2 | 30 | 15 |
Piano cottura a gambo
Produciamo creatori in carburo di tungsteno con gambo scanalato o non scanalato.
D | ID | l |
---|---|---|
16-85 | * | 180-330 |
Taglierina per modellare la ciotola
Spazi vuoti per power skiving
Utensili specializzati per la produzione di ingranaggi interni ed esterni. Sono particolarmente efficaci per la lavorazione di ingranaggi interni. Combinando i principi della dentatura e della sagomatura degli ingranaggi, consentono la lavorazione di ingranaggi, scanalature e altre forme di denti complesse di alta precisione.
I grezzi per il taglio degli ingranaggi sono progettati per adattarsi a qualsiasi supporto di macchina utensile CNC, con conseguenti bassi costi di investimento. Il tagliente corrisponde alla forma del dente richiesta per il particolare ingranaggio o scanalato da produrre. Il carburo può resistere alle elevate forze di taglio del processo di piallatura, ha una durata più lunga e può essere riaffilato più volte per produrre più parti.
Il processo di preformatura di pezzi grezzi per il taglio di ingranaggi con carburo cementato migliora la produttività della produzione di utensili per il taglio di ingranaggi. Questo processo migliora la qualità a un costo inferiore e rappresenta un'alternativa economica, rapida ed efficace ai tradizionali metodi di taglio degli ingranaggi.
Supporto per albero in metallo duro integrale
Unità di misura: mm
OD | ID | H |
---|---|---|
45-165 | 25-65 | 15-45 |
Stile con stelo in metallo duro integrale
Unità di misura: mm
OD | ID | H |
---|---|---|
6-55 | * | 50-200 |

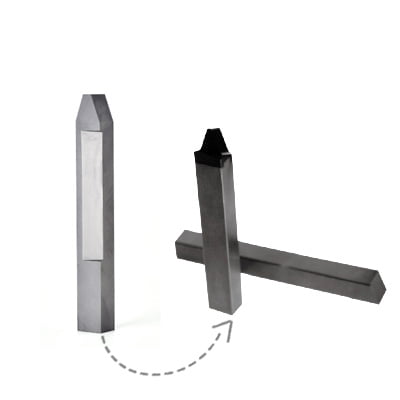

Grezzi per lame a bastoncino smussato
Unità di misura: mm
l | T | W |
---|---|---|
104.75 | 13.21 | 10.67 |
106 | 13.21 | 10.67 |
108 | 14.73 | 21.59 |
Gradi grezzi per creatori di ingranaggi in carburo
Grado | Co% | Durezza (HRA) | Densità (g/cm3) | TRS (MPa) |
YU20 | 10.3 | 91.5 | 14.4 | ≥3500 |
YU25UF | 12.0 | 92.6 | 14.1 | ≥4200 |
YU092 | 9.0 | 93.6 | 14.4 | ≥4100 |
