Rohlinge für Verzahnungswerkzeuge aus Wolframcarbid
Wir fertigen nach Maß nach der vereinbarten Lösung.
Andere Hartmetallsorten und Designs werden auf die individuellen Bedürfnisse und Anforderungen jedes Kunden zugeschnitten.
Vorteile von Hartmetall-Verzahnungswerkzeugrohlingen
Unser Hartmetallrohlinge haben eine längere Standzeit, typischerweise 10–40 Mal länger als HSS. Hartmetall-Wälzfräswerkzeuge können die Oberfläche des zu bearbeitenden Produkts effektiv verbessern.
Wir verwenden ultrafein Noten aus Hartmetall, was zu Wälzfräsern mit hervorragender Leistung beim Schneiden leicht zu schneidender Materialien führt. Die Net-Near-Molded-Hartmetall-Preform-Technologie verbessert die Effizienz, verringert die Schleifzugabe und gewährleistet die Schnittgenauigkeit Ihrer Wälzfräser.

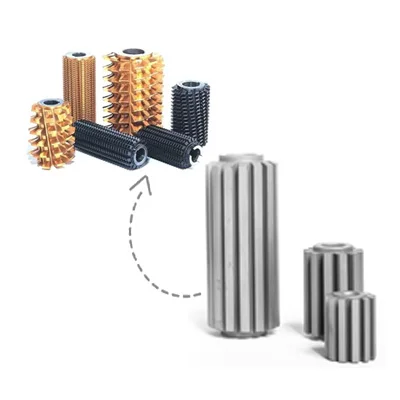

Hartmetall-Wälzfräserrohlinge
Bohrungskochfelder mit Aussparungen
Schaftkochfelder mit Aussparungen
Zahnräder, Getriebe und eine große Auswahl an Außenzahnrädern mit kleinem bis mittlerem Modul. Grobschleifen wird angeboten, um nahezu fertig geformte Geometrien herzustellen, wodurch Ihre Schleifzugabe verringert, die Effizienz gesteigert und die Kosten gesenkt werden.
Wir können nach Kundenspezifikationen fertigen.
Unsere Hartmetall-Wälzfräserrohlinge bieten eine längere Standzeit, eine bessere Schnitthaltigkeit und eine höhere Produktivität.
Größeneinheit: mm
OD | AUSWEIS | L | H | W | α | z |
25.8 | 9.6 | 20-80 | 4.1 | 3.3 | 35 | 12 |
32.8 | 12.6 | 20-80 | 5.3 | 4.2 | 35 | 12 |
40.8 | 15.6 | 20-100 | 7.3 | 5 | 35 | 12 |
40.8 | 15.6 | 20-100 | 7 | 5.2 | 30 | 12 |
50.8 | 15.6 | 20-180 | 7.9 | 7.8 | 30 | 12 |
50.8 | 21.6 | 20-180 | 8.6 | 6.5 | 35 | 12 |
50.8 | 21.6 | 20-180 | 7.6 | 5.3 | 30 | 15 |
60.8 | 21.6 | 20-180 | 11 | 7.6 | 35 | 12 |
60.8 | 21.6 | 20-180 | 10 | 7.9 | 30 | 12 |
70.8 | 31.2 | 20-180 | 11.9 | 7.9 | 40 | 12 |
70.8 | 31.6 | 20-180 | 9.3 | 5.9 | 35 | 16 |
80.8 | 31.4 | 20-180 | 8.5 | 9.5 | 30 | 14 |
80.8 | 31.4 | 20-180 | 12 | 8.2 | 30 | 15 |
Schafttyp-Kochfeld
Wir stellen Wälzfräser aus Wolframcarbid her. Es sind Wälzfräser mit oder ohne Nutschaft erhältlich.
D | AUSWEIS | L |
---|---|---|
16-85 | * | 180-330 |
Schüsselformschneider

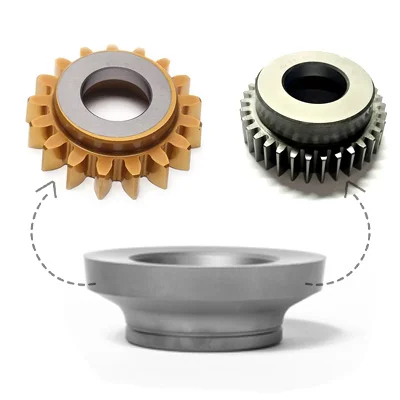

Power-Skiving-Rohlinge
Spezialwerkzeuge für die Herstellung von Innen- und Außenverzahnungen. Sie eignen sich besonders gut für die Bearbeitung von Innenverzahnungen. Durch die Kombination der Prinzipien des Wälzfräsens und des Wälzstoßens ermöglichen sie die Bearbeitung hochpräziser Zahnräder, Keilverzahnungen und anderer komplexer Zahnformen.
Verzahnungsrohlinge sind so konzipiert, dass sie in jeden CNC-Werkzeughalter passen, was zu geringen Investitionskosten führt. Die Schneidkante entspricht der Zahnform, die für das jeweilige herzustellende Zahnrad oder Keilprofil erforderlich ist. Hartmetall hält den hohen Schnittkräften beim maschinellen Hobeln stand, hat eine längere Lebensdauer und kann mehrmals nachgeschärft werden, um mehr Teile herzustellen.
Der Prozess der Vorformung von Verzahnungsrohlingen mit Hartmetall verbessert die Produktivität bei der Herstellung von Verzahnungswerkzeugen. Dieses Verfahren verbessert die Qualität bei geringeren Kosten und ist eine kostengünstige, schnelle und effektive Alternative zu herkömmlichen Verzahnungsmethoden.
Vollhartmetall-Dornhalterung
Größeneinheit: mm
OD | AUSWEIS | H |
---|---|---|
45-165 | 25-65 | 15-45 |
Schaftausführung aus Vollhartmetall
Größeneinheit: mm
OD | AUSWEIS | H |
---|---|---|
6-55 | * | 50-200 |

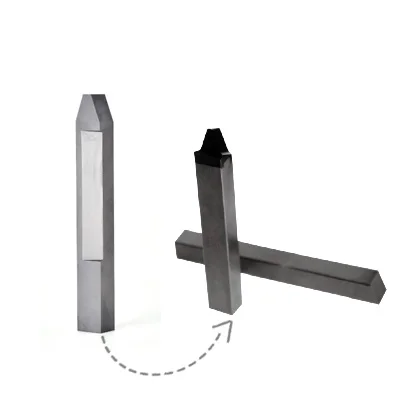

Rohlinge für abgeschrägte Stabklingen
Größeneinheit: mm
L | T | W |
---|---|---|
104.75 | 13.21 | 10.67 |
106 | 13.21 | 10.67 |
108 | 14.73 | 21.59 |
Hartmetall-Rohlingsorten für Zahnradwälzfräser
Grad | Co% | Härte (HRA) | Dichte (g/cm3) | TRS (Mpa) |
YU20 | 10.3 | 91.5 | 14.4 | ≥3500 |
YU25UF | 12.0 | 92.6 | 14.1 | ≥4200 |
YU092 | 9.0 | 93.6 | 14.4 | ≥4100 |
